RSQYCJ-IIG

丝杠球道油石超精抛光机

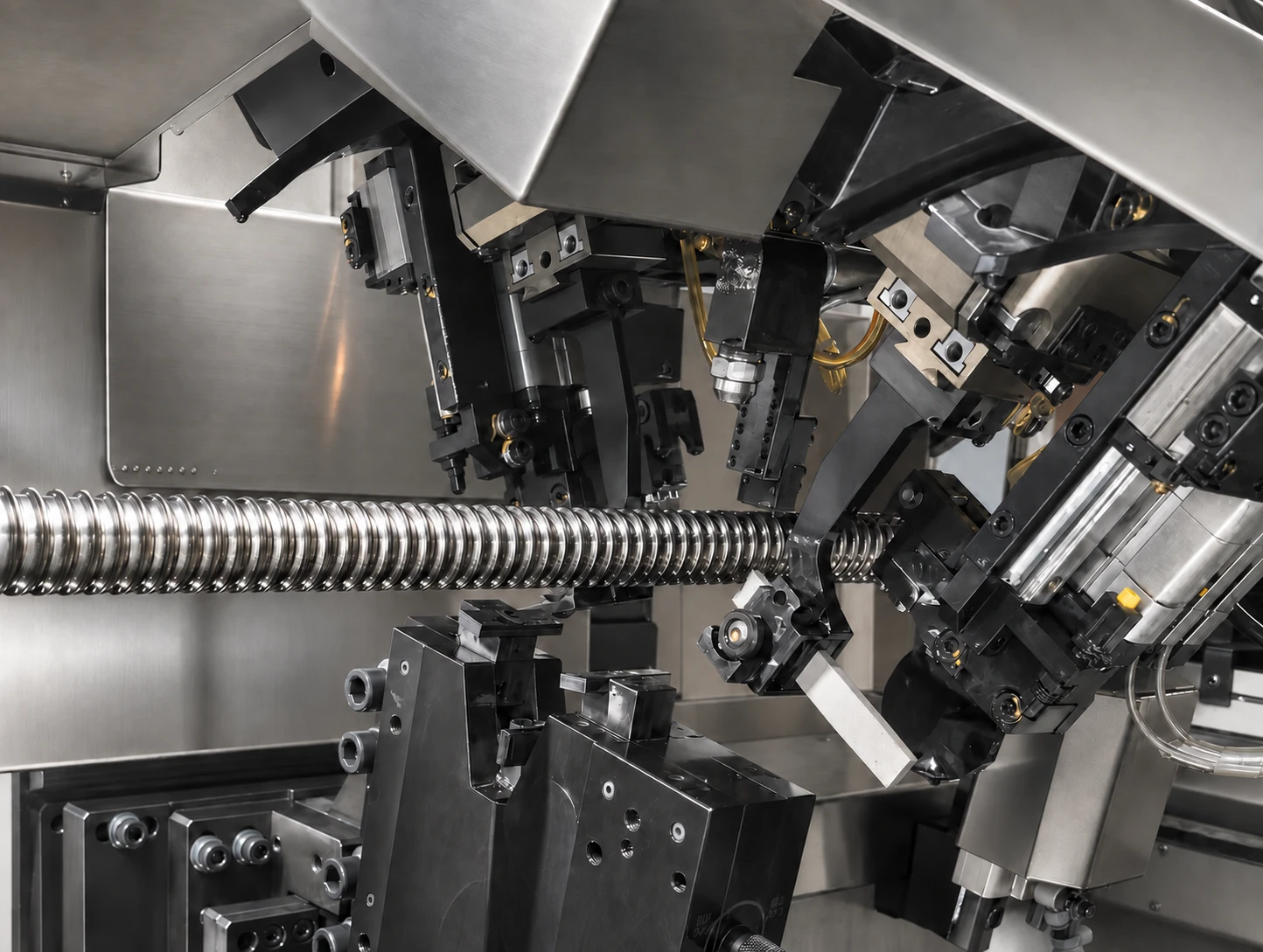

用于丝杠球道的油石超精加工，配合自动球道检测、油石自动进给与高频摆动。

围绕球道的精细加工

设有高精度传感器，可实现自动球道检测。

丝杠超精机油石磨损后，具有油石自动进给功能。

伺服电机直驱油石摆动装置，提高球道粗糙度、波纹度及轮廓度的精度等级。

设备代表型号	RSQYCJ-IIG
轴外径	φ12～φ85 mm
长度	50～350（制动丝杠） 450～1000 mm（RP 丝杠）
RP 齿条丝杠有效范围	以工件夹持位置 80 mm 的避让空间（180～320 mm）
抛光精度	Ra0.05～0.09（抛光前粗糙度 Ra0.16 左右） Ra0.10～0.15（抛光前粗糙度 Ra0.26 左右）
波纹度	0.04 μm 以内（有效区域，如检查 400 个点，50～400 点之间区域），或根据图纸要求进行检测。
抛光单元摆动角度	±4°
抛光单元摆动频率	0～50/s（可设置）
设备节拍	50～300 s
驱动方式	顶针、卡盘

与我们交流工件图纸、表面要求和生产节拍。
