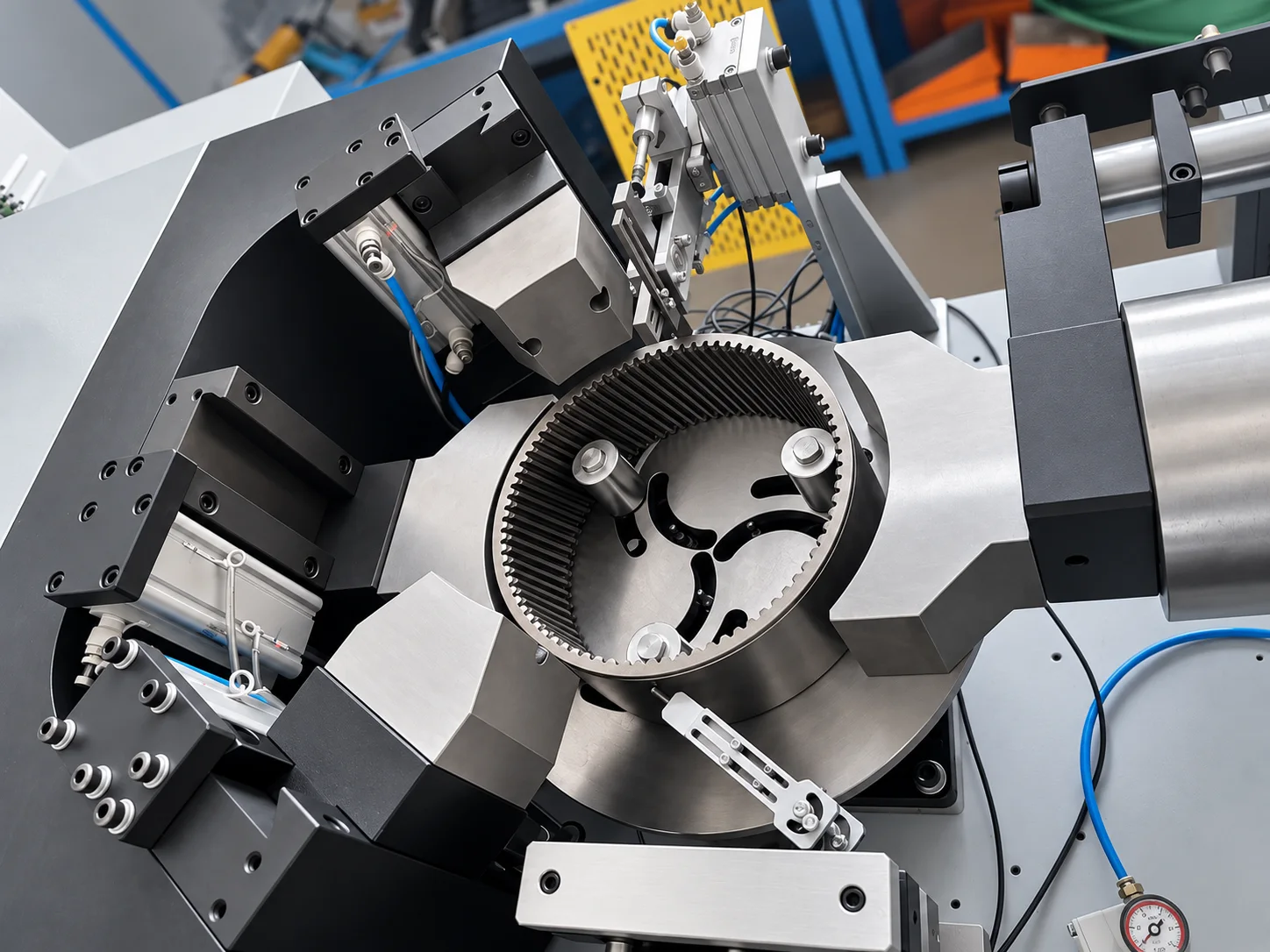

齿圈校圆机Ⅱ整机展示
这张图片暂时无法加载，请切换其他视角或稍后重试。
选型要点
Ⅱ型齿圈加工范围
适用外径φ250～φ1500mm、壁厚20～60mm、高度20～120mm，最大压力100吨。
夹爪驱动校圆
测定点数可选择1～4点，校正精度0.05～0.8mm，设备节拍40～240s。
技术规格
齿圈校圆机Ⅱ
| 代表型号 | ZJZJ-100D-4C1Y |
|---|---|
| 圆外径 | ф250 ～ ф1500mm |
| 壁厚 | 20 ～ 60mm |
| 高度 | 20 ～ 120mm |
| 测定点数 | 1-4（可选择） |
| 修正点数 | 2-3 |
| 重复精度 | ±0.005mm |
| 测定循环时间 | 5 ～ 60s |
| 测定转速 | 30 ～ 600rpm |
| 驱动方式 | 夹爪 |
| 校正精度 | 0.05~0.8mm |
| 设备节拍 | 40~240s |
| 压力 | MAX 100 吨 |
