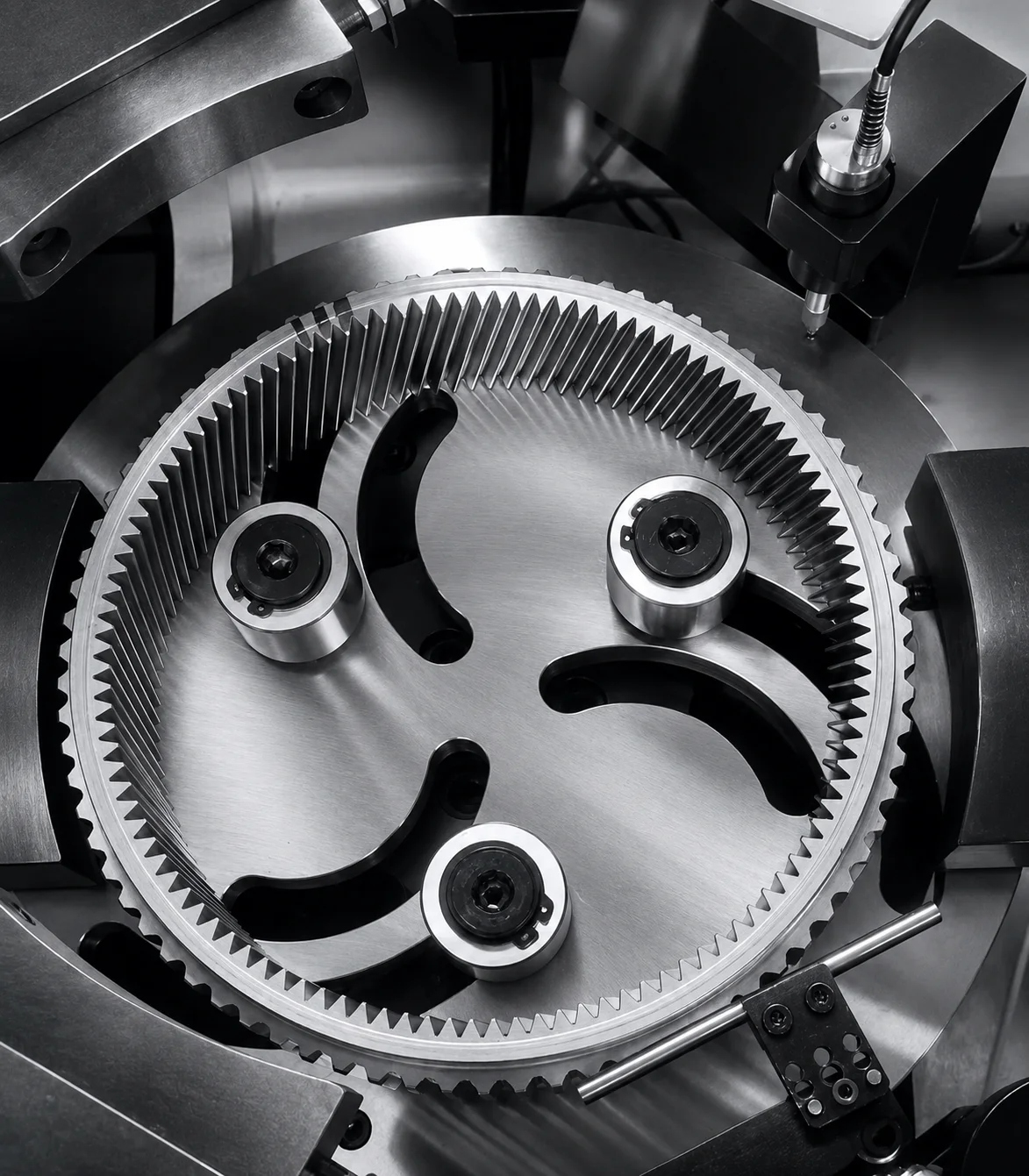

齿圈校圆机Ⅰ整机展示
这张图片暂时无法加载，请切换其他视角或稍后重试。
选型要点
Ⅰ型齿圈加工范围
适用外径φ80～φ250mm、壁厚1～20mm、高度20～50mm。
校圆精度与节拍
采用夹爪驱动，校正精度0.030～0.2mm，设备节拍20～80s。
技术规格
齿圈校圆机Ⅰ
| 代表型号 | ZJZJ-20D-3C1Y |
|---|---|
| 圆外径 | ф80 ～ ф250mm |
| 壁厚 | 1 ～ 20mm |
| 高度 | 20 ～ 50mm |
| 测定点数 | 1-3（可选择） |
| 修正点数 | 2-3 |
| 重复精度 | ±0.003mm |
| 测定循环时间 | 1 ～ 15s |
| 测定转速 | 30 ～ 600rpm |
| 驱动方式 | 夹爪 |
| 校正精度 | 0.030~0.2mm |
| 设备节拍 | 20~80s |
| 压力 | MAX 20 吨 |
