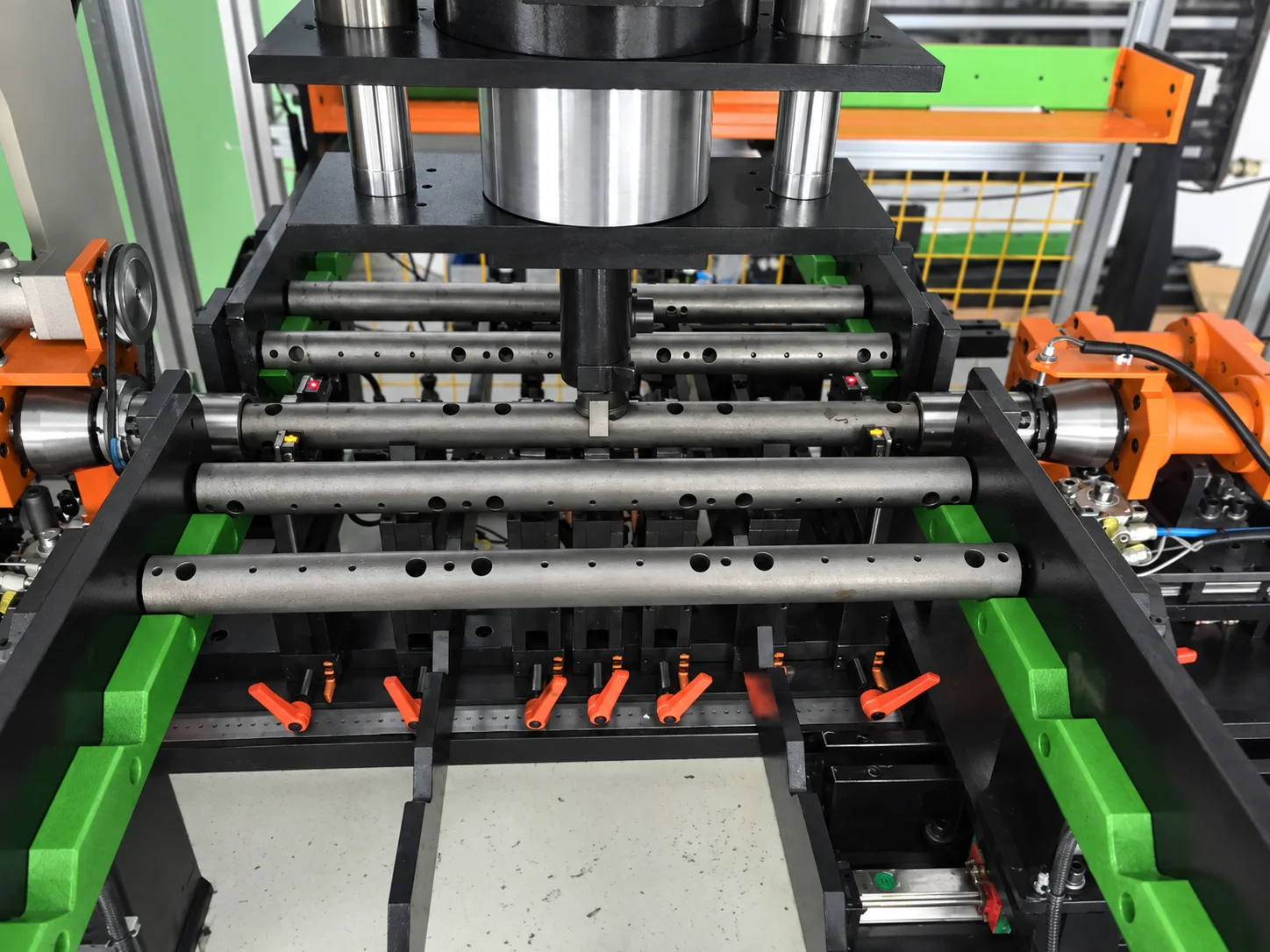

摇臂轴校直机整机展示
这张图片暂时无法加载，请切换其他视角或稍后重试。
选型要点
分别选择测点与修正点
测定点数可选择1～7点，修正点数可选择1～5点，两者范围不同。
摇臂轴加工指标
适用轴长400～900mm，校直精度≤0.150mm，最大压力50吨。
技术规格
摇臂轴校直机
| 代表型号 | ZJZJ-50D-7C5Y |
|---|---|
| 轴外径 | ф15 ～ ф50mm |
| 轴长度 | 400 ～ 900mm |
| 测定点数 | 1 ～ 7（可选择） |
| 修正点数 | 1 ～ 5（可选择） |
| 重复精度 | ±0.0015mm |
| 测定循环时间 | 0.5 ～ 2s |
| 测定转速 | 30 ～ 600rpm |
| 驱动方式 | 顶针 |
| 校直精度 | ≦ 0.150mm |
| 设备节拍 | ≦ 60s |
| 压力 | MAX 50 吨 |
